技術參數 - 百得BTL26 P

法蘭尺寸 - 百得BTL26P

型號	百得BTL26P
I	185	mm
I1	185	mm
L 小	170	mm
L 大	210	mm
M	M10
N	140	mm

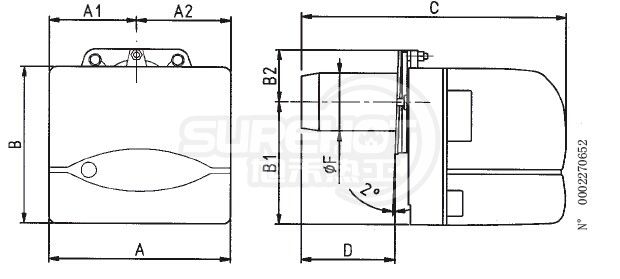

外形尺寸 - 百得BTL26P

型號	百得BTL26P
A	303	mm
A1	158	mm
A2	145	mm
B	345	mm
B1	275	mm
B2	93	mm
C	650	mm
D小	100	mm
D大	255	mm
F	135	mm

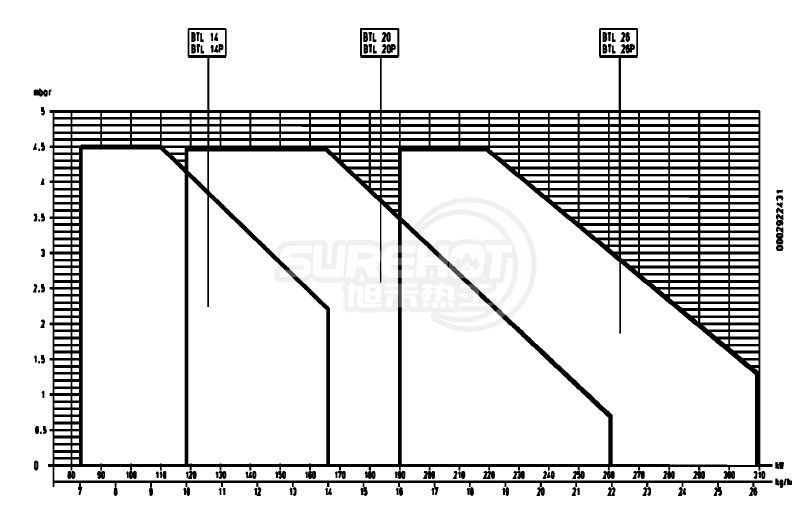

負荷圖 - 百得BTL26P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BTL26P

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BTL26 P

	包裝長度(L)750	750	mm
	包裝寬度(W)	370	mm
	包裝高度(H)	410	mm
	包裝重量	22	kg
