技術參數 - 利雅路40 GS10/M

法蘭尺寸 - 利雅路40 GS10/M

型號	利雅路GS10/M
A1	-	mm
A2	-	mm
B1	-	mm
B2	-	mm
C	160	mm
C1	130	mm
F	185	mm
Q	45	mm
R	10	mm

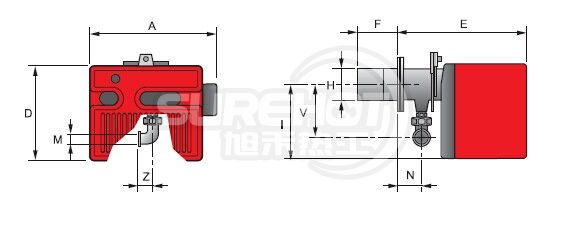

外形尺寸 - 利雅路40 GS10/M

型號	利雅路GS10/M
A	425	mm
D	262	mm
E	347	mm
F	110	mm
H	105	mm
I	204	mm
M	Rp 3/4”	mm
N	61	mm
V	142	mm
Z	33	mm

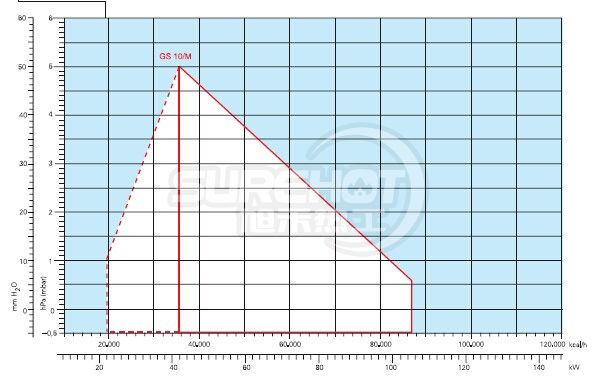

負荷圖 -  利雅路40 GS10/M

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路40 GS10/M

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 利雅路40 GS10/M

	包裝長度(L)	473	mm
	包裝寬度(W)	413	mm
	包裝高度(H)	320	mm
	包裝重量	17	kg
